[Blender 2.8] まるで結合、差分、交差の演算をオブジェクト同士で行えるブーリアンモディファイアーの機能と使い方についてのご紹介

今回の記事は、 Blenderでオブジェクトにオブジェクトで変更を加えられる ブーリアン』モディファイアーについて取り扱っていきたいと思います 。

足し算するように統合したり、引き算するように欠けさせたり、はたまた、交差部分だけ抽出できたりする、オブジェクト同士の演算のようなことができる機能です。

『ブーリアン』モディファイアーの具体的な使用例を挙げ、各設定をした場合の比較をしながら書いていきます。

※2019年11月27日 追記、一部加筆修正を行いました。
※2019年12月1日 加筆修正を行いました。
※2019年12月10日 加筆修正を行いました。

目次

まず最初に

Blender ブーリアン モディファイアー 3DCG モデリング

オブジェクトを2つ用意し、どちらか一方に、モディファイアー一覧から、『ブーリアン』モディファイアーを選び、追加して使います。

オブジェクトを2つ用意

今回は、↓の2つのオブジェクトを使います。仮に”珊瑚A”、”珊瑚B”と名付けます。

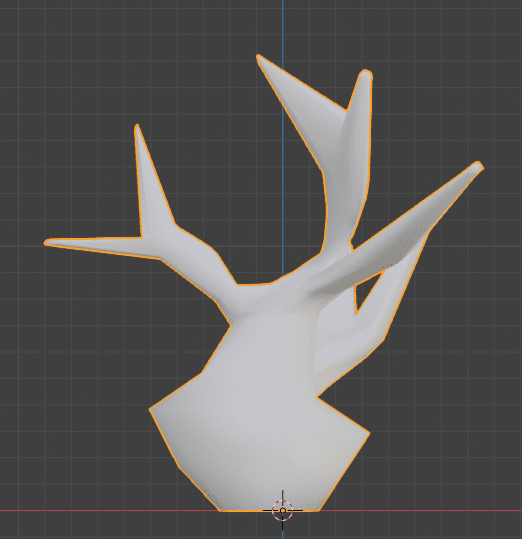

  • 珊瑚A

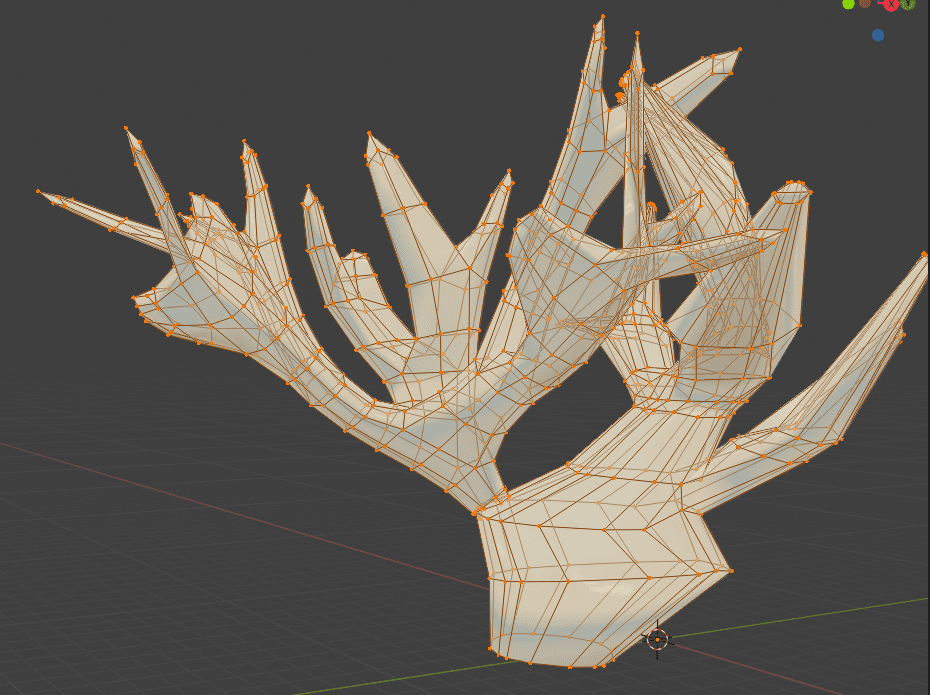

Blender ブーリアン モディファイアー 珊瑚 3DCG モデリング

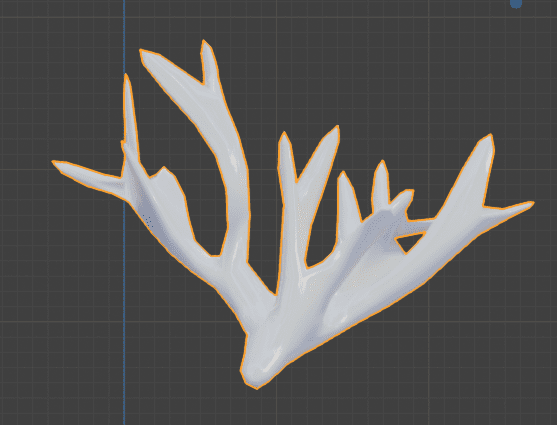

  • 珊瑚B
Blender ブーリアン モディファイアー 珊瑚 3DCG モデリング

重なる部分が出来るように、2つのオブジェクトを設置します。

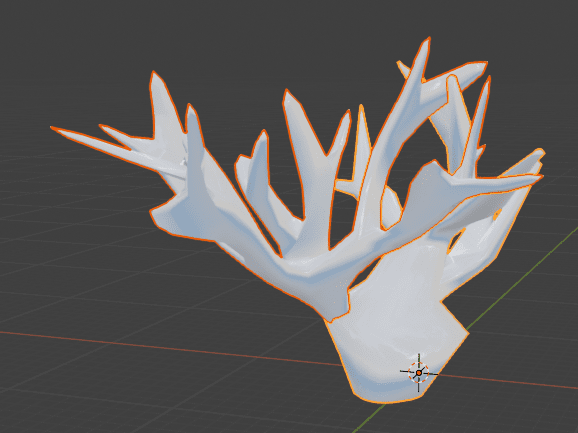

Blender ブーリアン モディファイアー 珊瑚 3DCG モデリング

ブーリアンモディファイアーの各項目についてざっと説明

『ブーリアン』モディファイアーを追加するとこんなふうに表示されます↓

Blender ブーリアン モディファイアー 3DCG モデリング

ここで注目すべき2つの項目について、ざっと説明してしまいます。

  • [演算: ] …この項目で選んだ演算方法で[オブジェクト: ]にセットしたオブジェクトを使って、演算します。
  • [オブジェクト: ] … [演算: ]で選んだ演算方法で、この項目にセットしたオブジェクトを使って、 このオブジェクトに演算結果を投影します。
Blender ブーリアン モディファイアー 3DCG モデリング
Blender ブーリアン モディファイアー 3DCG モデリング

[重複のしきい値: ]という項目がありますが、これについては触れなくて良いと思います。一応ざっくりと説明しますと、演算する時に、接する面・辺・頂点に対し、この値分余分に取って、演算します。

[演算: 交差] –交差部分の抽出

交差は、2つのオブジェクトが交差している部分を算出します。(そのまんま)

どちらがどちらへ演算しても、結果的には同様な結果になるはずです。

1枚目は交差演算前、2枚目は交差演算後、3枚目で交差演算の時に加えたオブジェクトを非表示にして、演算結果で残った部分を見やすいように比較してみました。

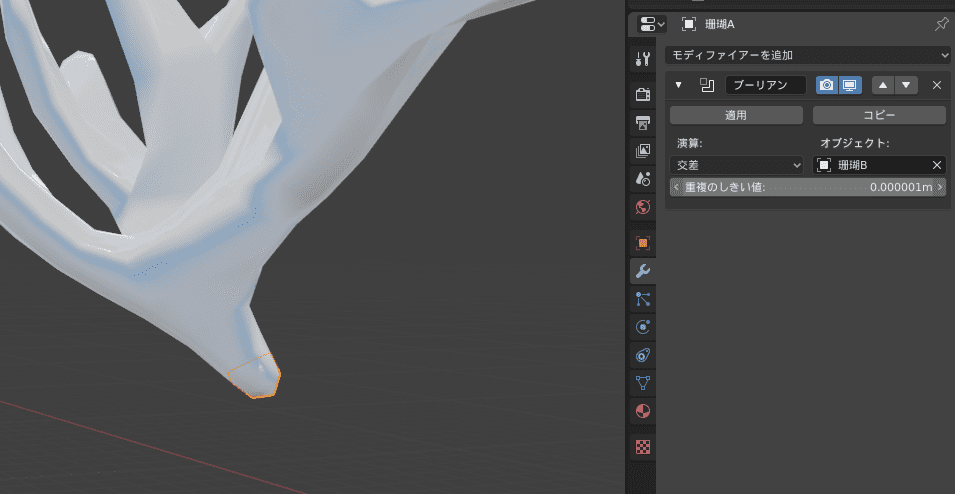

  • 珊瑚Aへ、珊瑚Bで交差演算
Blender ブーリアン モディファイアー 珊瑚 3DCG モデリング
交差演算Before
Blender ブーリアン モディファイアー 珊瑚 3DCG モデリング
交差演算After

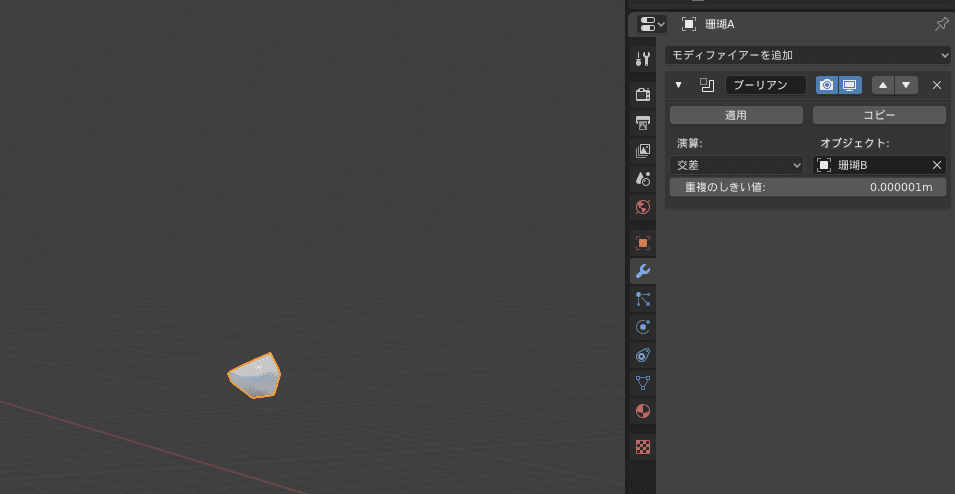

Blender ブーリアン モディファイアー 珊瑚 3DCG モデリング
交差演算After ver.珊瑚B非表示

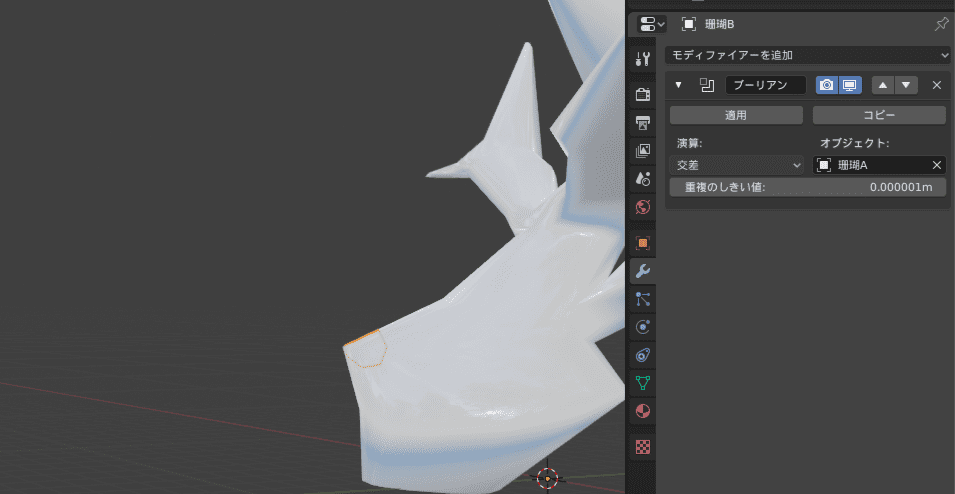

  • 珊瑚Bへ、珊瑚Aで交差演算
Blender ブーリアン モディファイアー 珊瑚 3DCG モデリング
交差演算Before
Blender ブーリアン モディファイアー 珊瑚 3DCG モデリング
交差演算After

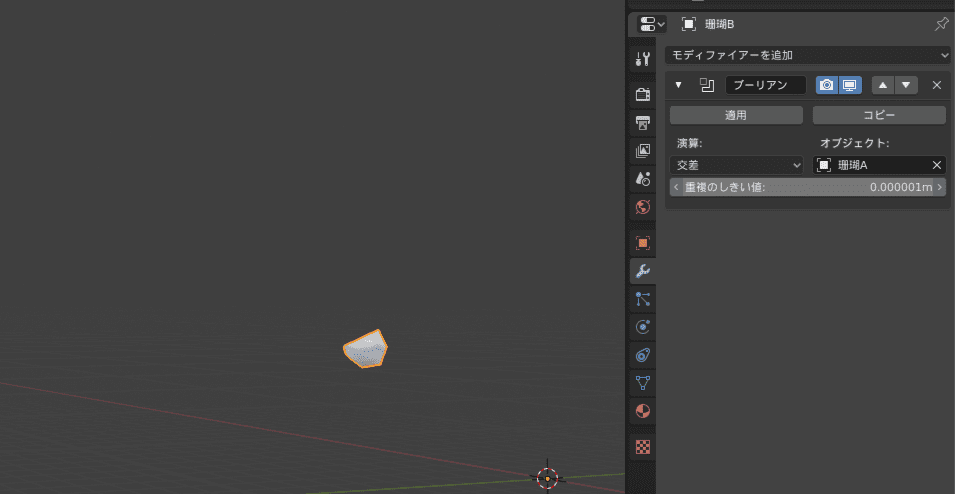

Blender ブーリアン モディファイアー 珊瑚 3DCG モデリング
交差演算After ver.珊瑚A非表示

[演算: 統合] –オブジェクトの足し算

統合は、2つのオブジェクトを統合します。(そのまんまですね)

ただし、この時に統合するオブジェクトは、[オブジェクト: ]でセットしたオブジェクトのコピーなので、実際に[オブジェクト: ]でセットしたオブジェクトに変化はありません。

『ブーリアン』で統合した後、「オブジェクトが2つ重なってる?」と思った時は、この事を思い返してみてください。

ちなみにこの統合でも、どちらがどちらへ演算しても、結果的には同様な結果になるはずです。

  • 珊瑚Aへ、珊瑚Bで統合演算
Blender ブーリアン モディファイアー 珊瑚 3DCG モデリング
統合演算Before
Blender ブーリアン モディファイアー 珊瑚 3DCG モデリング
統合演算After

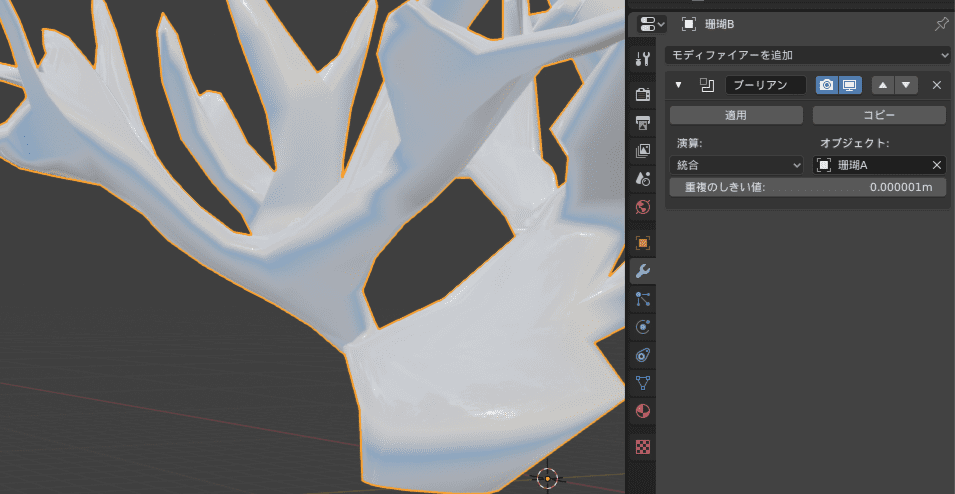

  • 珊瑚Bへ、珊瑚Aで統合演算
Blender ブーリアン モディファイアー 珊瑚 3DCG モデリング
統合演算Before
Blender ブーリアン モディファイアー 珊瑚 3DCG モデリング
統合演算After

[演算: 差分] –オブジェクトの引き算

差分は、一方からもう一方のオブジェクトの交差部分を差し引いた分を算出します。

差分演算する前と比べ、差分演算後は、重なっていた部分が欠けているのがお分かりになるでしょうか?

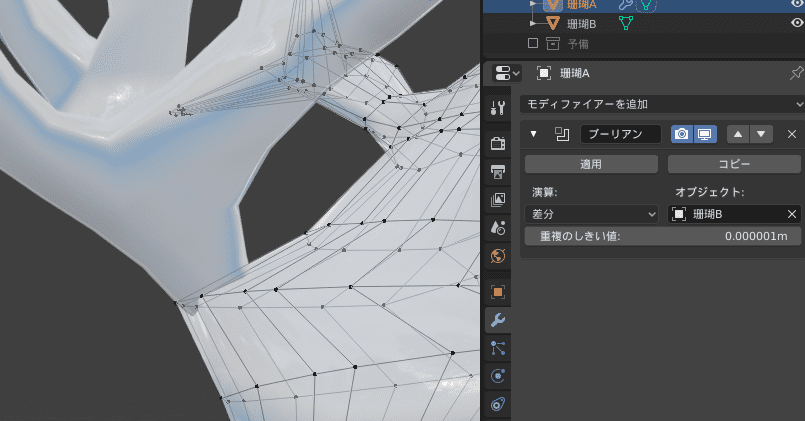

  • 珊瑚Aへ、珊瑚Bで差分演算
Blender ブーリアン モディファイアー 珊瑚 3DCG モデリング
差分演算Before
Blender ブーリアン モディファイアー 珊瑚 3DCG モデリング

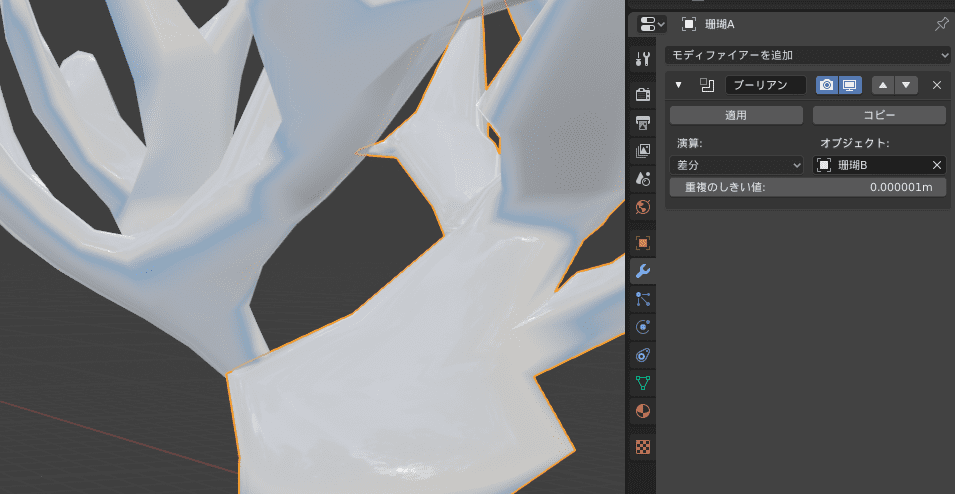

差分演算After

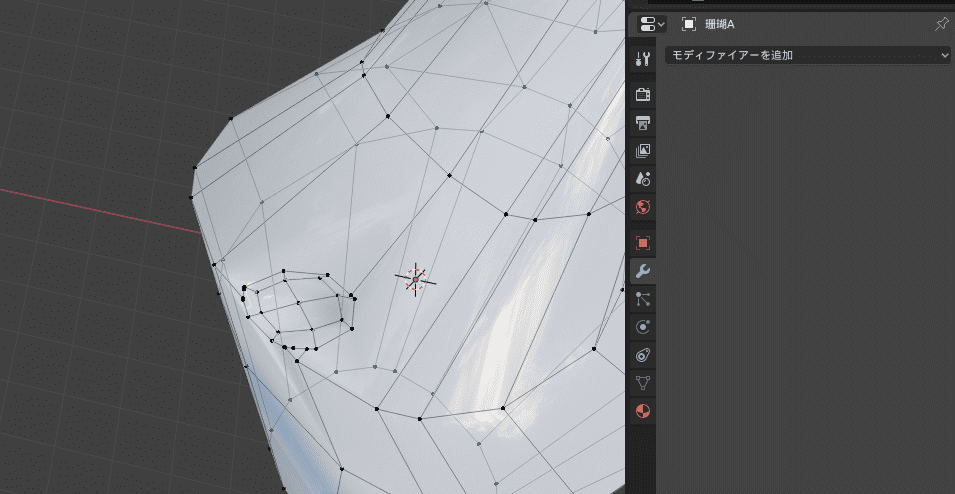

Blender ブーリアン モディファイアー 珊瑚 3DCG モデリング
差分演算After 珊瑚Bを消して別角度から

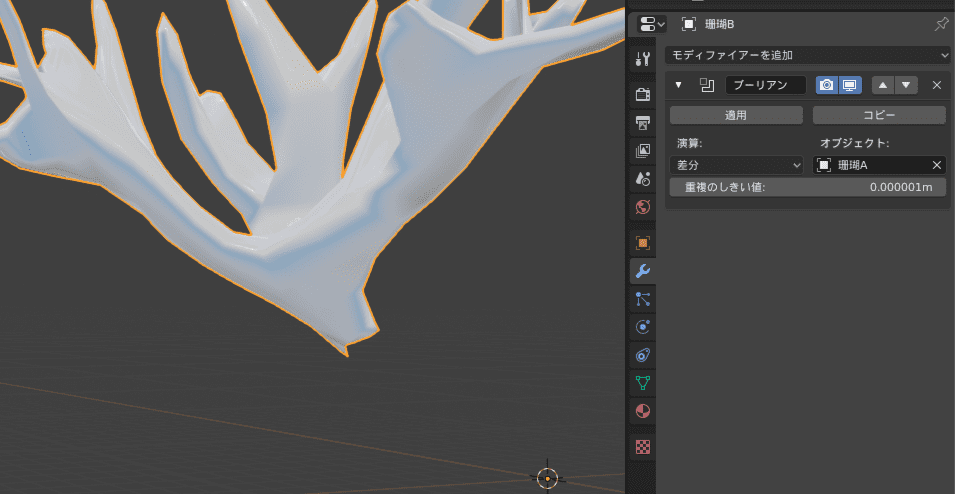

  • 珊瑚Bへ、珊瑚Aで差分演算
Blender ブーリアン モディファイアー 珊瑚 3DCG モデリング
差分演算Before
Blender ブーリアン モディファイアー 珊瑚 3DCG モデリング

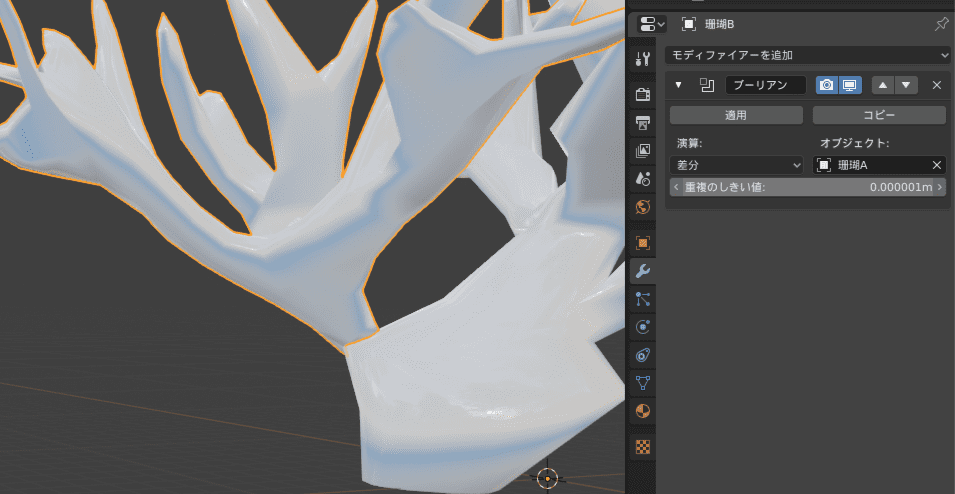

差分演算After

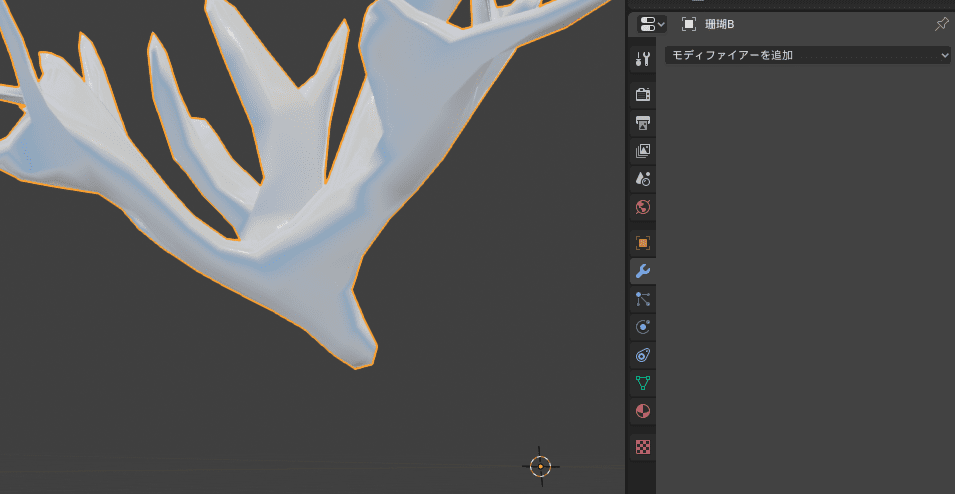

Blender ブーリアン モディファイアー 珊瑚 3DCG モデリング
差分演算After 珊瑚A非表示

後日追記:実は『モディファイアー』を使わなくても出来る『ブーリアン』

後から知ったのですが、『モディファイアー』を使わなくても同じような事が出来る機能が、『面メニュー』(ショートカットキー: [Ctrl]+[F])に備わっているようです。

  • 『面メニュー』→『交差(ナイフ)』
Blender 面メニュー ブーリアン 3DCG モデリング
『面メニュー』→交差(ナイフ)
  • 『面メニュー』→『交差(ブーリアン)』
Blender 面メニュー ブーリアン 3DCG モデリング
『面メニュー』→ 交差(ブーリアン)
  • 『オペレーターパネル』→ [交差]・[統合]・[差分]の選択
Blender 面メニュー ブーリアン 3DCG モデリング
『オペレーターパネル』→[交差・統合・差分]の選択も可能

メリット・デメリット、『モディファイアー』を使った時との違いについて比較

概要説明
メリット手間が少ない。 “演算元オブジェクト”も、”演算に使うオブジェクト”も、
全て一つのオブジェクトにしておき、
[編集モード]で加工する必要がありますが、
『モディファイアー』を使わないでオブジェクトを
加工したい場合、
手順も少なく、手軽にできるこちらがオススメです。
デメリット “演算に使うオブジェクト”が加工、または消失する。 一番の違いでもありますが、
“演算に使うオブジェクト”に加工・消失のような
変化を生じさせてしまう事です。
『交差(ナイフ)』では、交差した部分に切り込みの加工がされ、
『交差(ブーリアン)』では、消失してしまう場合があります。
なので、加工や消失されると困る場合、
あらかじめ”演算に使うオブジェクト”を複製して、
予備として確保しておく必要があります。

ちなみに、Blenderでのオブジェクト複製についてまとめた記事です↓

まとめ

  • ブーリアンモディファイアーとは、オブジェクトとオブジェクトで演算をするためのモディファイアー。
  • ブーリアンモディファイアーを使うには、基本となる演算元のオブジェクトと、演算に使うオブジェクトの、計2つのオブジェクトが必要。
  • [オブジェクト: ]に、演算に使うオブジェクトをセットする。
  • [演算: ]は、[交差]、[統合]、[差分]がある。
  • [交差]は2つのオブジェクトの交差部分、[統合]は2つのオブジェクトの統合結果、[差分]は一方からもう一方のオブジェクトを差し引いた結果を、それぞれ算出する。
  • 『面メニュー』→[交差(ブーリアン)]でも類似の結果が得られるが、演算に使うオブジェクトが消失してしまう点に注意する。
